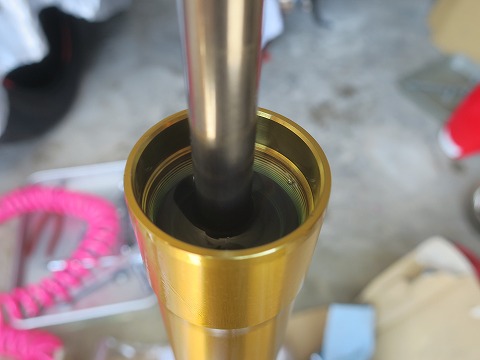

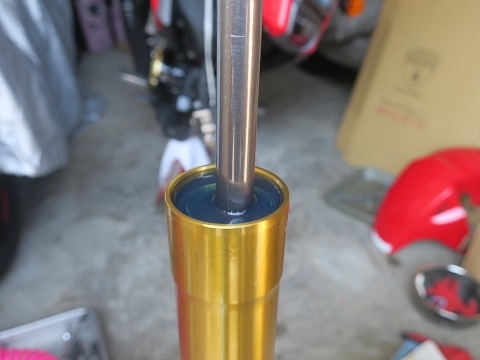

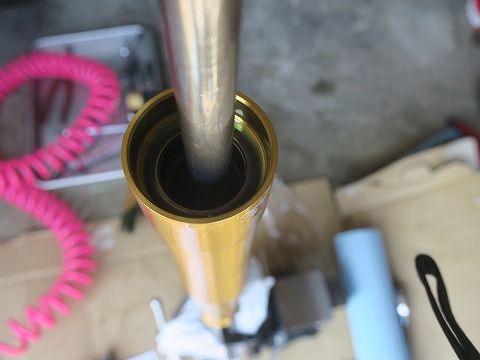

14:22 続ける 昼寝から目覚めたよ。 ちょっと、寝すぎたな。(笑) GROMのフロント フォークのオイル交換作業を続けます。 今回の記事で最終回です。 オイルレベル下がってますね。 エアーがある程度抜けたみたいです。 オイルを覗いて見ても、オイル内の気泡は見えなくなっています。 慎重な人は、エアーを抜くのに一晩置いておくらしいけど。 自分は、平日は自宅に居ないので、週末の今日中に仕上げないといけません。 |
||

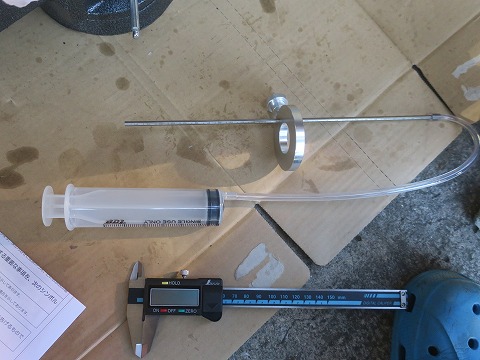

14:25 専用工具 ので、エアーは抜けたということにして、オイルレベルの調整をします。 取りい出したるは、”オイルレベル調整工具”。 名前、そのまま。 他に転用のしようが無い道具でございます。 専用の道具なんてそんなもんです。 |
||

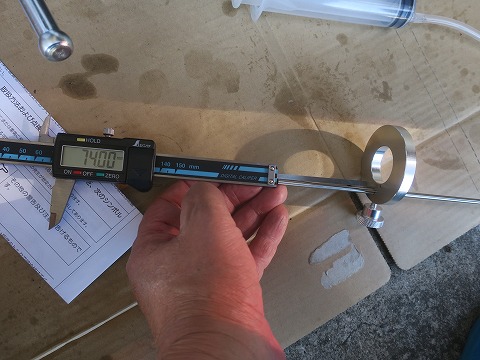

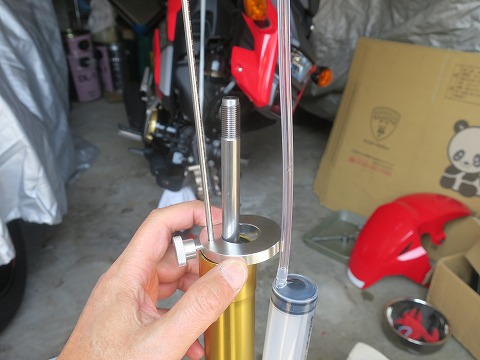

14:27 レベルの調整は で、このドーナツの部分を、フォークの上端に当てて、突き出した部分でフォークの中に突っ込んで、注射器でオイルを抜くことによって、オイル レベルを調整しようとする工具でございます。 間違いない。 設定したより多くオイルを抜くことは出来ないし、残っていれば注射器を引くことによって、確実にオイルは抜けます。 誰がやっても、間違えない優れモノです。(笑) で、標準は75o。 まだ、エアーが少し残ってるんじゃないかなぁ〜。 で、気持ち、ちょっとだけエアーが抜ける分として1oだけ。 たぶん1o違っても、絶対に気が付かないんだけど、1oだけ減らして突き出し量を 74oに設定。 自己満足の世界。(爆) |
||
14:27 余分なオイルを オイルレベルの設定が出来たら、ノズルの先端をフォークの中に突っ込んで、注射器のシリンジを引いて、余分なオイルを抜いていきます。 こうやってオイル レベルを調整するので、多めに入れて抜いていくのが、調整方法。 |
||
14:28 10%くらいは シリンジを思いっきり引くけど、オイルがね、なかなか入ってきません。 管が詰まっているかと、思っちゃいましたよ。(笑) ここでカヤバのG30Sの硬さを身を持って感じます。 で、抜ききったら20ccくらい抜けました。 なので、20ccくらい、10%くらいは今までのオイルが残留していたことになりますね。 まあ、雑な性格なので、気にしないこととする。 |
||
14:31 組んでいく オイルのレベル調整が出来たので、フォークを組んでいきます。 ロックナットを15oに設定して、フォーク ボルトを取り付けます。 「おっと、写真撮るのわすれてた。」 (^-^; 注)記事の中で、メカニックよろしく、偉そうに記事書いてますが、まあ自分素人ですわ。 真相は 10コマ後に暴露しちゃいます。(笑) |
||

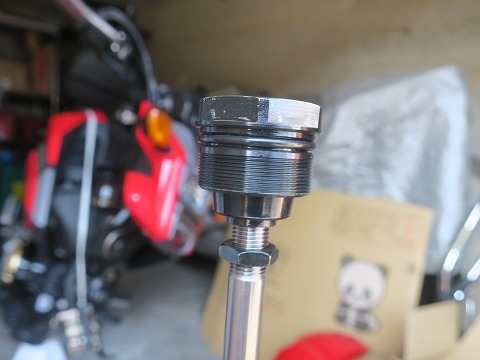

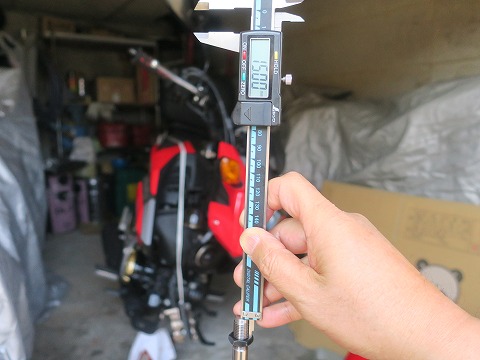

14:31 15oで フォーク ボルトを外して、ノギスを取り出し、ロックナットの位置の写真を撮る。 マニュアル通り 15oで組んでいきます。 0.01oは気にしない。 意味ありません。(笑) |
||

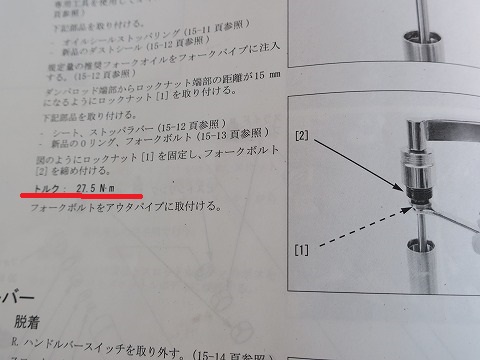

14:32 27.5 N・m そして、フォーク ボルトの締付け。 マニュアルを見ると、締付けトルク 27.5 N・m でね。 って、”27.5”ってなによ、27.5って。 トルク レンチの誤差って、自分が使っている東日のもので精度は±5%、比較的精度の良いものでも±3%くらいです。 27.5 の”.5”って意味が無いですよね。 27 でも 28 でも、いいはず。 と、大して意味もない事に、絡んでみたりする。 戯言です。 先に進みます。 |
||

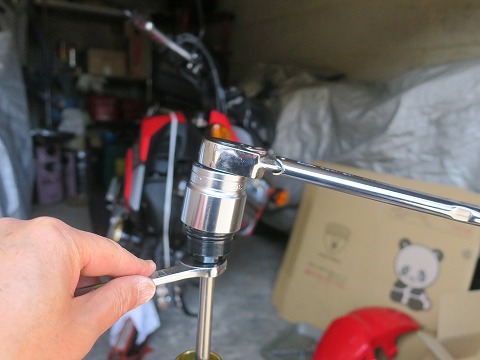

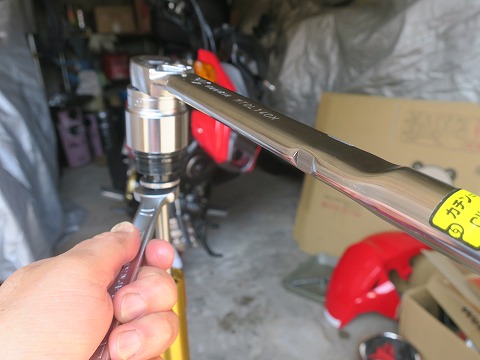

14:34 27.5N・mで締める 既に書かれているサービス マニュアルに文句を言っても仕様が無いので、トルクレンチを 27と半分(=27.5)に設定して、ロック ナットを締めていきます。 |
||

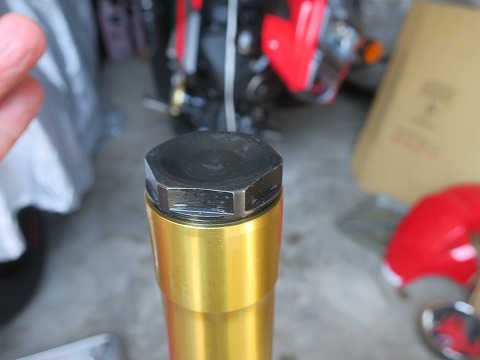

14:35 フォークボルトを フォーク ボルトの位置決めができたら、アウターチューブにフォーク ボルトを取り付けます。 |
||
14:37 もう1本も 1本組んだので、もう1本も。 まずはオイル レベルの調整。 反対側と同じ、74oでオイル レベルの調整をします。 |
||
14:39 オイル レベルを調整済 オイル レベルを74oに調整。 オイル レベルを調整したのを確認するために、写真を撮っておく。 |
||
14:40 こっちも15o こっち側のロックナットの位置も15oに設定。 ピッタリ 15oに調整出来て、気持ち良しす。 |
||

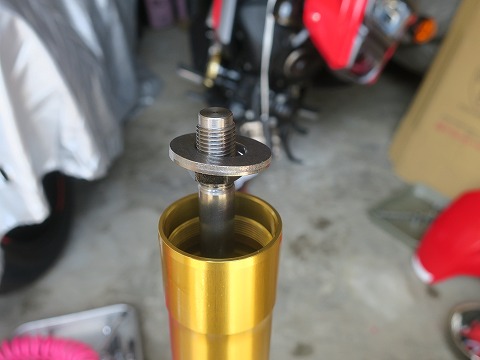

14:41 順調に そして、素直に 27.5 N・mで締付け。 作業は順調に進んでいきます。 で、2本のフォークの組立が終わったら、ら、ら ら、ら、らっ、ワッシャーが1つ余っているじゃありませんか。 得意げに、記事を書いてきましたが、1本目のフォークを組むときに、ロックナットの上にワッシャーを入れるの忘れてました。 「はははははっ。」 笑ってごまかそう。 |
||
14:44 やり直し 最初のフォーク、組み直しです。 と言っても、大した作業じゃないけど。 フォークボルトを緩めて、フォーク ボルトを取り外して、ワッシャを入れ直します。 よかったですねぇ〜。 早い段階で気づいて。 これが、タイヤまで組んで、ほとんど作業が終わりの頃だったら、グレちゃいますよ。 |
||

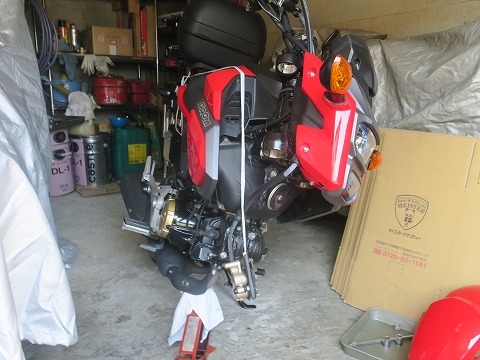

14:47 バイクに付ける フォークが組めたので、バイクに付けていきます。 |
||

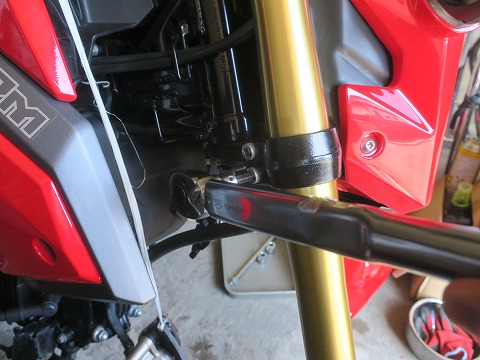

14:50 アンダーブラケットの まずは、フロント フォークを三又に差し込んで、アンダーブラケットの取付けネジ2本を既定のトルクで締めていきます。 |
||
14:51 突き出し量 フロント フォークの突き出し量の、標準の”0”で。 まずは、標準の設定で乗ってみて、 (性格的に変更することは、まず無いけどね) |
||

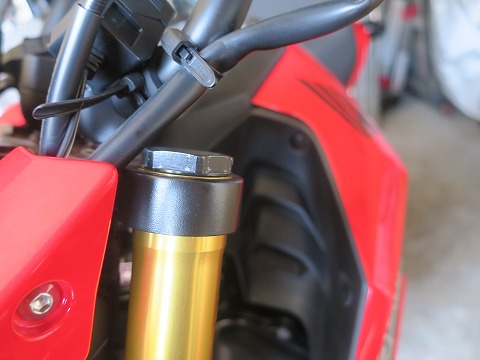

15:00 フォークボルトを アンダーブラケットの締付けが出来たら、トップブリッジ側のボルトを締める前に、フォーク ボルトをこれも既定のトルクで締付けます。 フォークボルトは外すときは、モンキーレンチでも出来るけど、締めるときはね。 出来ればトルクレンチを使った方が(自分は)安心。 意外に低いトルクでしか締めてないんです。 12.7sq のトルクレンチの設定レンジの下限近く。 アウターチューブ自体がアルミ製で肉薄なので、オーバートルクで締め付けるとネジを舐めちゃう可能性がありますね。 |
||
15:03 トップブリッジ フォークボルトの締付けが終わったら、トップブリッジ側のボルトを締付け。 マニュアルだと、そこそこのトルクで締める様になっているけど、そこまで締め付ける必要はないんじゃないかな。 (自己責任で) |
||

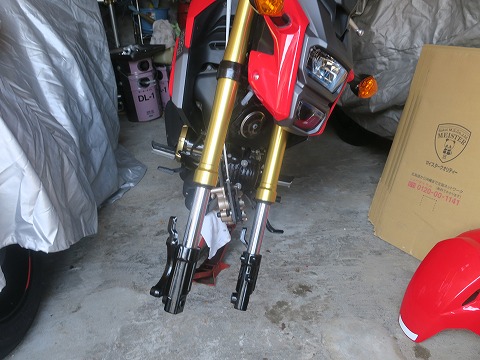

15:15 フォークを取付け 左右、両方のフォークの取付けが出来ました。 どんどん戻していきます。 ネジが余らないように気を付けながら。(笑) |
||

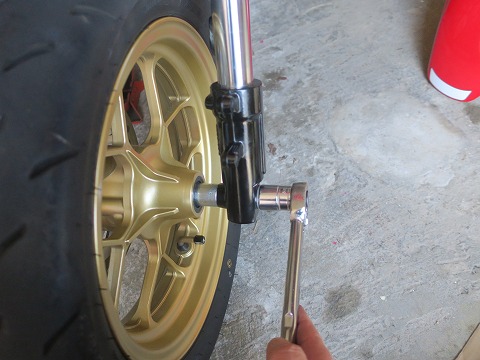

15:20 フロントタイヤを 次にフロントタイヤを取付けます。 GSX-Rのフロント フォークをオーリンズに交換したときに、スレッジ コンパウンドを買ったので、固着防止にアクスル シャフトのネジの部分に塗布して組んでいきます。 |
||
15:21 ジャッキを外す フロント タイヤの組付けが終わったら、ジャッキを外します。 ホントはフロント スタンドがあった方がイイんだけどね。 GROMにあんまりお金かけられないし・・・・・。 |
||

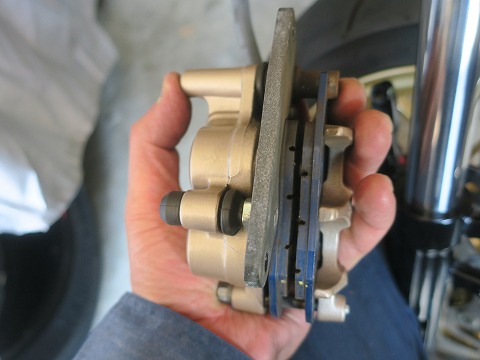

15:22 ブレーキ キャリパーを タイヤが付いたら、次はブレーキよ。 パッドの残量をチェックして。 ぜんぜん問題ないですね。 パッドを外して掃除をしたいところですが、今日は止めておく。 掃除を始めるとキリがないから。 軽くエアーを吹いて、パッドカスを飛ばして、今日は終了。 |
||

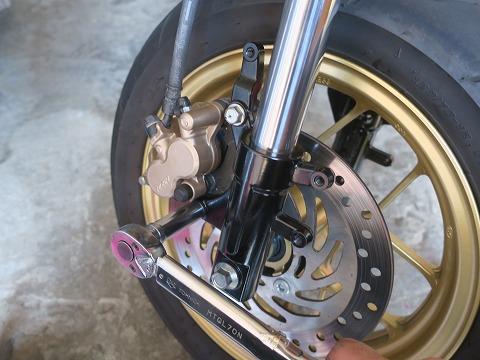

15:26 写真を撮って キャリパーの取付けボルトもトルク レンチを使って。 写真に撮って、締付け忘れの防止の確認。 基本、自分の作業、信じてませんから。 さっきもワッシャーを組むの忘れていたしね。(汗) |
||
15:27 にぎにぎ キャリパーを取り付けたら、ブレーキレバーをにぎにぎして、フルードを送っておきます。 じゃないと、ブレーキの一発目にスカッと、空振りしちゃうことが・・・。(-_-;) 自宅の前は下り坂なので、スカッと空振りしちゃうと、結構怖いと思うよ。 他人事じゃないけど。 |
||

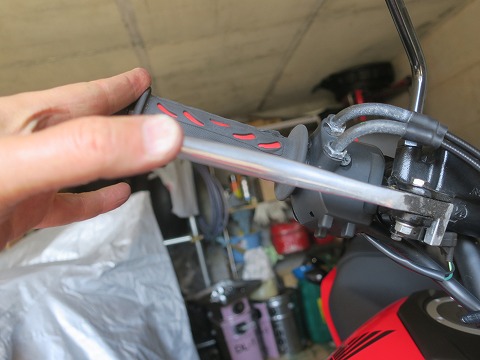

15:29 ハンドルを戻す ブレーキ キャリパーを取り付けたら、ハンドルを元の位置に戻します。 ハンドルの位置を決めたら、 ホルダーのボルトを前→後の順番で締付け。 |
||

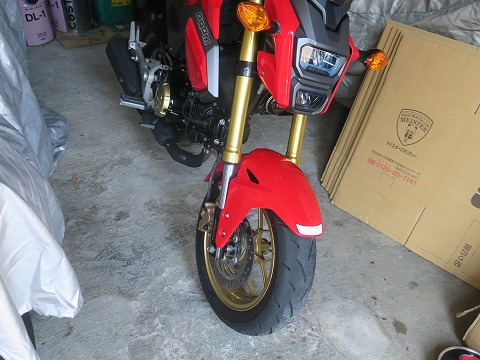

15:38 部品は余って・・・・ ハンドルを固定したら、トップブリッジのボルトを緩め、ブレーキをかけてフロント フォークを2〜3回ストローク。 フォークのよじれを取ってから、もう一度トップブリッジのボルトを締付け。 その後に、フロント フェンダーを取付けて・・・・。 部品、余ってないよね。 大丈夫でした。(笑) |
||

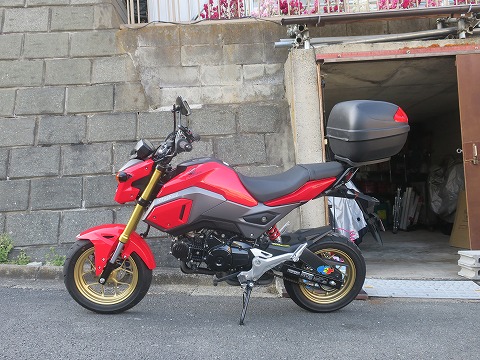

15:40 長かった フロント フォークのオイル交換作業、終了です。 記事、長かったね。 (笑) それでは、使った工具を仕舞います。 |
||
15:58 試し乗り。 夕方前、ちょっと早めに作業が終わったので、早速試し乗りに出かけます。 ご近所にね。 で、インプレッション。 ダンパー、効く様になりました。 大きな動きにはイイ感じです。 けどね。 細かい振動は増えた。 ダンパーが硬いから吸収してないんだろうね。 気にしなければ、気にならないレベルなので良しとしますが、街乗り用だとすると、ちょっと硬いかな。 |
||
16:53 立石公園 横須賀市の西側、相模湾に面する立石の駐車場までやってきました。 相模湾越しの富士山を撮影する絶景スポットです。 今日は、右斜め前方にうっすらと姿を表しています。 自分も正月の記事に写真を撮ったりするけど、今日は空気の透明度が低くて、イマイチですね。 バイクを置いて写真を撮ったけど、黒くつぶれてバイクが置いてあるのがわからない。(笑) ここ立石公園の駐車場は県営。 で、今時めずらしい無料。 夜間は閉鎖されているので放置は出来ないけど、週末は結構満車になって、路上に駐車待ちのクルマが並んじゃいます。 ので、そのうち有料に変わっちゃうんじゃないかな。 |
||
16:53 撮り直し 撮り直してみた。 今度は、バイクが写ったけど、明るすぎ。 上の写真の方が雰囲気はイイね。 この後、走り終わって、自宅に戻って確認するとサスペンションがあまりストロークしてませんでした。 底付きすると残りが16oくらいらしいので、油面はもう少し下げた方がもっとストロークを使えてイイかも。 でも、まだ街中しか走ってないので、判断は峠道を走ってからかな。 たぶん、めんどくさがりなので、変更はしないだろう。 (おわり) 最後まで、長々とお付き合いいただきありがとうございました。 |
