20210508 スプリングコンプレッサーを製作

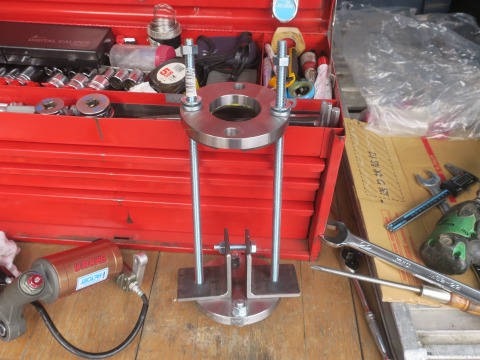

	15:10　そろいました　「いつまでかけて作ってんだよ！」って言う声が聞こえてきそうです。　大丈夫です。　　今回で終わります。　完成します。　前回、買ってきた全ネジを切ろうとしたら、グラインダーのディスクを仕事先に置いてきてしまって切断できませんでした。　ゴールデンウィーク明けのこの週末週末は、ディスクを持って帰ってきて、無事に切断。　これで、ようやく全部そろいました。　それでは、さっそくお試し。

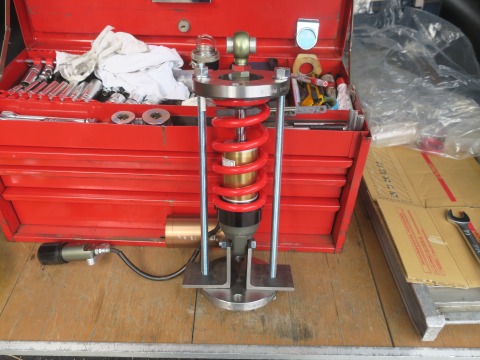

	15:12　全景　さっそく、サスペンションを入れて、組立。　全体を見るとこんな感じ。　試してみる。　この状態で、左右２つのナットを交互に締めていきます。
	15:21　ピローボルを外す　ナットを締めていくと、スプリングが圧縮されてますが・・・・。　さて、どうやって外すんだったかな？（笑）　とりあえず、買ってきた22コンビネーションレンチで頭（下端）のピローボールを外してみた。　関係なかった。 (￣｡￣;) 　外す必要はなかったね。　と言うことは、22のコンビネーションレンチを買う必要はなかったと言うことだ。 (T_T)

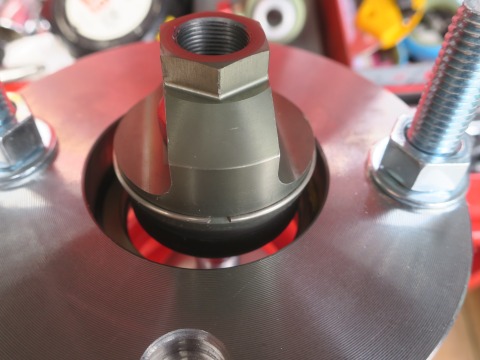

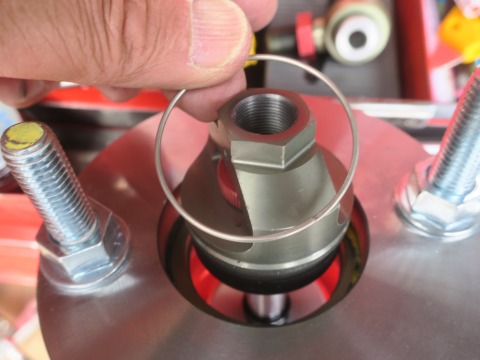

	15:23　Ｃリングで　Ｃリングで止まっていたんだっけ？　外してみた。

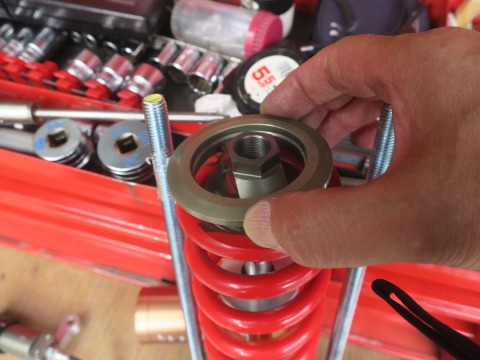

	15:24　外れた　Ｃリングで止まってましたね。　Ｃリングを外してから、ナットを緩めたら、スプリングの台座がすんなり外れました。　とってもシンプルな構造。　あんな細いＣリング１個で、スプリングの反力を支えられるもんなんですね。　これで、スプリングが取り外せます。

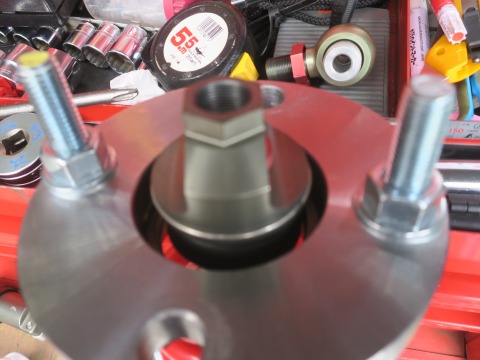

	15:30　組み付け　スプリングの組み付けは逆の手順で。　スプリングを付けて、それに台座を付けたら、フランジを取り付けナットを交互に締めていって、スプリングを圧縮。　Ｃリングを取り付けます。

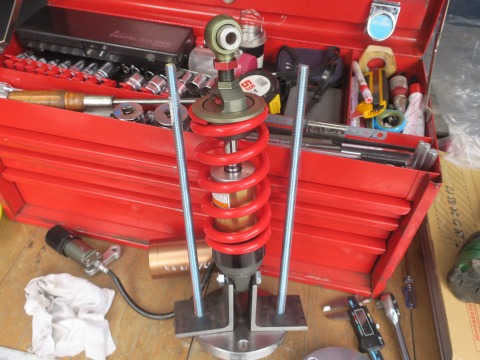

	15:31　シミュレーション　Ｃリングを取り付けたら、フランジのナットを緩めて、テンションを抜いてやれば、元の状態に。　ピローボールも取り付けて、スプリングの交換シミュレーション完了。
	15:47　お値段は　自作したスプリングコンプレッサ一式、お値段は。　溶接フランジが 549円、　ブラインドフランジが 829円、　フランジ用のパッキンが 279円　（いずれもモノタロウで購入、送料を含まず）　Ｌ75の等辺山形鋼が一部しか使わなかったけど、1,395円　カット代が2箇所で204円　M12全ネジ 293円　M12ナットが1個９円で４個使用で 36円　M12用ワッシャも1個９円で６個使用で54円　（いずれもホームセンターで購入）　合計で、3,609円。　加工するために買ったドリルのキリとか、19mmのディープソケットとかの方が高かったね。（笑）　22のコンビネーションは必要なくなったので、完全に散財だ。（爆）（おわり）
