2021年6月26日(土) スプロケットを45丁から44丁に変更 去年の夏頃の話。 CBR600RRのリヤのスプロケットを45丁から44丁に変更しました。 理由はそのときの記事を読んでね。 |
|||
スプロケットを変更したら スプロケットを45丁から44丁に変えたので、スプロケットの径が小さくなります。 チェーンの張りを調整すると、その分チェーンテンショナーが後ろに移動しました。 結構、後ろになっちゃいました。 ( ̄。 ̄;) そのときに、「チェーンを一コマ切って長さを調整した方がいいかなぁ〜。」 と思っていました。 が、そのときはそのまんま。 今年になって、GSX-Rのチェーンとスプロケットを新品に交換したら、とってもスムーズに回る様に感じました。 ちゃんとしておいた方が良いね。 そして、先々週筑波サーキットに練習走行に行ったとき、再度チェーンテンショナーをながめると、「やっぱり後ろ過ぎる!」と思い、チェーンを一コマ詰めた方が良さそうです。 と、長い前置き。(笑) |
|||

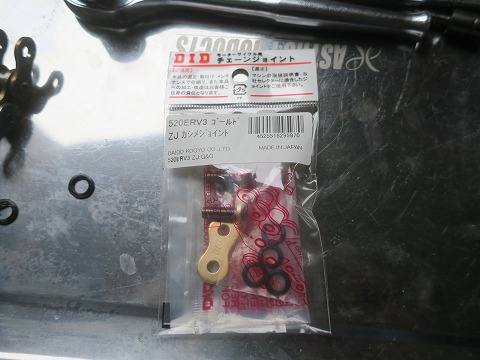

チェーンジョイントを手配 筑波の練習走行から帰った次の日、チェーンジョイントをAmazonでポチり。 すぐ来る。 Amazonだから。 チェーンジョイントは1コマ分。 |
|||
9:08 雨 そして、筑波サーキットの練習走行から2週間後の週末。 本当は先週末に作業しようと思っていたんですけどね。 やられちゃいましたよ。 コロナウイルス3回目の副反応に。 熱が 38.8℃まで上がっちゃいましてね。 バイクいじりをするなんて、全然論外でした。(笑) なので、今週末。 朝起きたら雨でした。 でも、今しか時間が無いので作業しちゃいます。 4月も筑波サーキットの練習走行に予約を入れてあるんでね。 |
|||

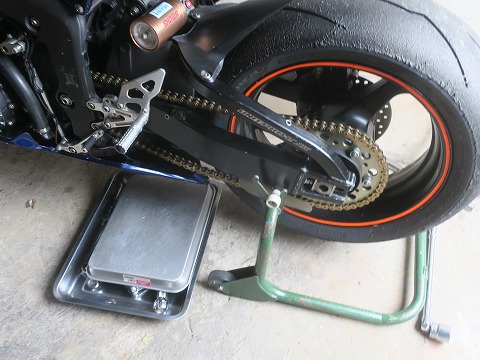

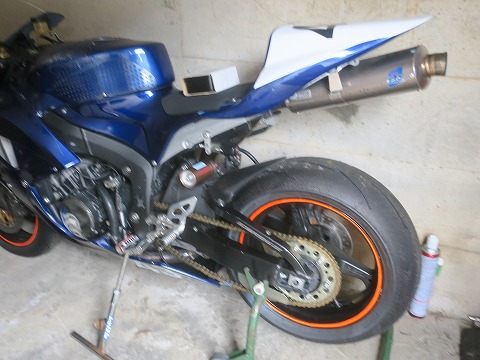

9:09 ガレージ内で 外は雨なので、ガレージの中で作業します。 狭いです。 (−_−;) 今の時期なんで、ガレージ内で作業できますが、夏場になると蒸し風呂状態になるので、ガレージの中での作業は無理になります。 狭いけど、作業始めます。 |
|||

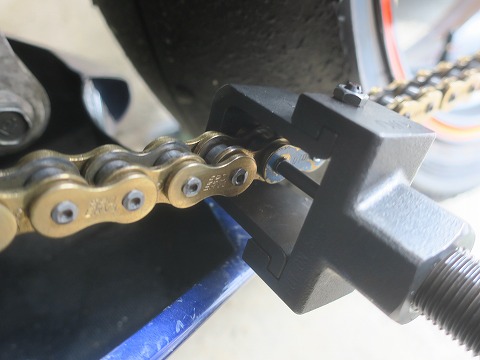

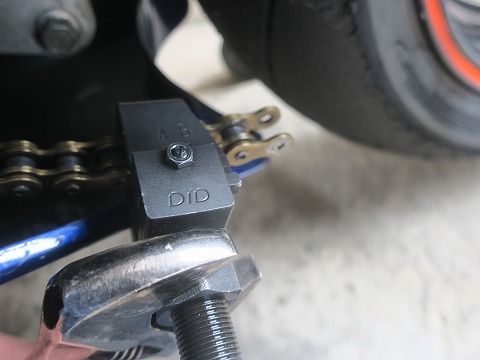

9:10 ピンを抜こうと 早速、チェーンを一コマ詰めるので、チェーン交換ツールの”かし丸君”を使ってかしめてあるピンを押し出して抜こうとするけど、抜けない・・・・。 (°°;) 思いっきりレンチで締めていくと、ピンが曲がりそう。 正月にGSX-Rのチェーンを交換したときは、楽にピンが抜けたんですけどねぇ。 |
|||
9:14 ピンを抜く 固くて抜けません。 治具を壊したくないので、ピンの頭をサンダーで削ってから、ピンを抜くことにします。 |
|||
9:19 2つ抜く チェーンを一コマ詰めるので、切るコマは2つ。 接続用に新しいコマを一つたすので、切るコマは2つになります。 |
|||
9:26 潰れてる 抜いたピン。 2つ。 左側のピン、変な潰れ方してました。 なぜ? これが、最初普通に治具でやってもピンが抜けなかった理由ですね。 |
|||

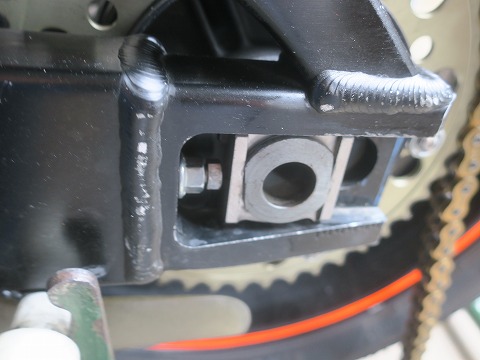

9:30 テンショナーは チェーンを一コマ詰める前に、チェーンテンショナーは前に(一番短い状態に)ずらしておきます。 |
|||

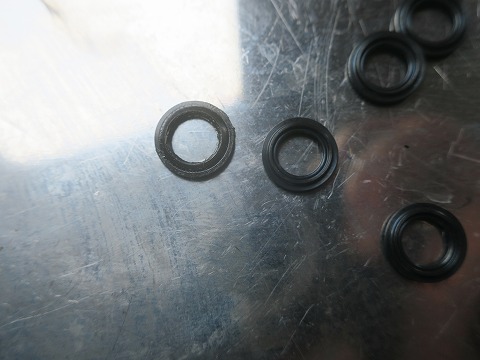

9:31 シール チェーンをつなげるのに新しいジョイントを1コマ入れます。 新しいコマには、新しいシールのゴム。 1つのジョイント分で4つ。 写真の左のシールは今まで使っていた古いもの。 潰れて大きくなっちゃってます。 使ってると、こうなっちゃうんですね。 本当はチェーン、丸ごと交換した方が良さそうな気がする。 |
|||
9:33 つなげる 新しいチェーンジョイントを差し込んで、チェーンをつなげました。 チェーンジョイントに付属しているグリスをたっぷり塗って。 両側にシールのゴムを忘れないように。 |
|||

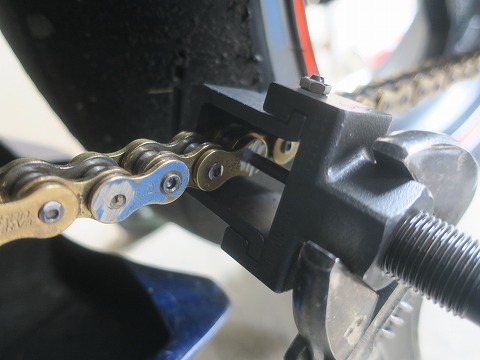

9:36 プレートを 続いて、手前側のプレートをかし丸君を使って圧入します。 |
|||
9:39 標準部の プレートをどこまで圧入するか確認するのに、標準部分の厚さを確認。 16.9mmぐらいかな。 |
|||
9:46 圧入したプレートは ジョイント部も治具を使って圧入して、寸法を確認。 圧入し過ぎないように、何度か寸法を確認しながら、少しずつ。 17.15mm。 標準部より 0.2mmくらい厚い。 まあ、こんなもんで、いいかな。 (この寸法は規定されているものではありません。 自己責任でお願いします。) |
|||
9:48 どこまでかしめる? 次にピンをカシメます。 GSX-Rのサービスマニュアルみたいに、かしめた後の寸法を記したものが無いので、かし丸君に同梱されているマニュアルを見て。 寸法で規定されてないので、どこまで潰していいか、わかりにくいですね。 ついついかしめ過ぎて、割れちゃいそう。 (゚o゚;) |
|||

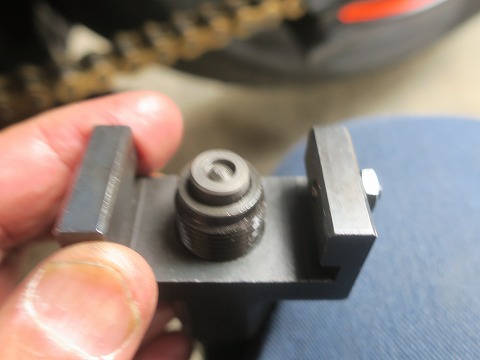

9:49 かしめ治具 かし丸君の治具にかしめ様のピンをセットします。 |
|||

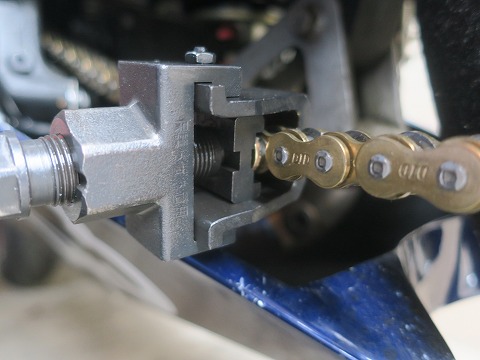

9:56 かしめてく かし丸君を使って、チェーンのピンをかしめていきます。 ある程度かしめたら、治具を外して、かしめの状態を確認して。 かしめたら、状態を確認。 これを何度か繰り返して。 |
|||
9:58 かしめ具合は かしめの具合はこんなもんかな? もうちょっとかしめた方が良さそうな気がする。 デジカメに撮って気が付いたけど、プレートを上下逆さまに付けちゃったね。 DIDの文字が逆さまだ。(笑) 機能的には上下の差は無いんで、問題ないけど。 そして、だれも気付かないだろうし・・・・・。 ( ̄。 ̄;) かしめる前のピンの寸法を測っておけばよかったですね。 そうすれば、かしめた後の寸法で、ある程度広がり具合がわかるから。 |
|||
9:59 時間切れ 時間切れです。 週末の買い出しにスーパーに行かないと。 (゚o゚;) 作業を途中で中断したくないんですが、致し方ありませんね。 帰ってきたら、続きをすることにしましょう。 (つづく) 追)結局、4月予約分の筑波サーキットの練習走行は走りに行く時間が取れませんでした。 ちゃんちゃん。 |
